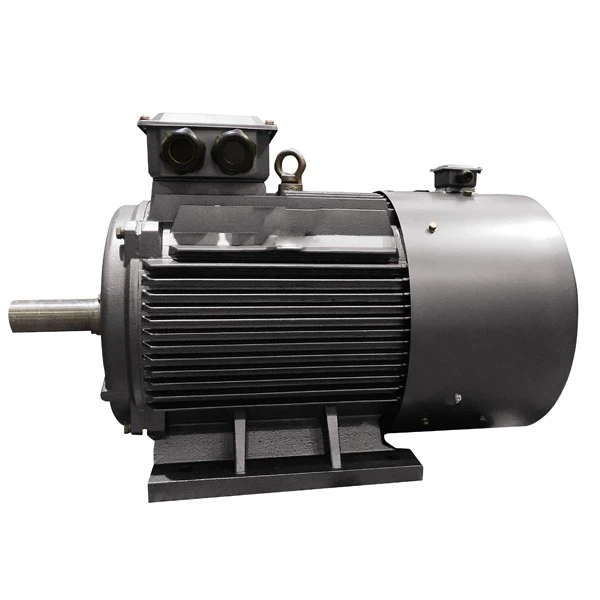

YVF3シリーズVFDファンモーター

1.パワーエレクトロニクス技術と新しい半導体デバイスの急速な発展に伴い、AC 速度調整技術は継続的に改善されてきました。徐々に改善された周波数コンバータ (VFD とも呼ばれます) は、出力波形が良好で価格に対する性能比が優れているため、AC モーターで広く使用されています。

例えば、製鉄所の圧延用大型電動機や中小型ローラーモーター、鉄道や都市鉄道の牽引モーター、エレベーターモーター、コンテナ昇降装置の昇降モーター、水ポンプやファンのモーター、コンプレッサー、家電製品のモーターなどには、YVF3シリーズVFDファンモーターが次々と採用され、良好な成果を上げています。

2. 可変周波数モーターと通常のモーターの構造上の違いは何ですか?

● 絶縁レベル：一般的にはFレベル以上で、特に絶縁の耐インパルス電圧能力を考慮して、接地絶縁と電線巻線絶縁の強度を強化します。

● モーターの振動と騒音の問題に関しては、モーター部品の剛性と全体の構造を十分に考慮し、さまざまな力の波との共振を避けるために固有振動数を高める努力をする必要があります。

● 冷却方法：一般的には強制換気冷却が使用され、メインモーター冷却ファンは独立したモーターによって駆動されます。

● 軸電流防止対策：容量が160KWを超えるモーターの場合、ベアリング絶縁対策を採用する必要があります。主に磁気回路の非対称性が発生しやすく、軸電流も発生します。他の高周波部品によって発生する電流が組み合わさると、軸電流が大幅に増加し、ベアリングの損傷につながります。したがって、一般的に絶縁対策を講じる必要があります。

●定出力可変周波数モーターの場合：速度が3000/分を超える場合は、ベアリングの温度上昇を補うために特殊な耐高温潤滑グリースを使用する必要があります。

3. 通常の非同期モーターの場合、再設計時に考慮すべき主な性能パラメータは、過負荷容量、始動性能、効率、力率です。また、YVF3シリーズVFDファンモーターの場合、臨界スリップ率は電源周波数に反比例するため、臨界スリップ率が1に近い場合は直接始動できます。したがって、過負荷容量と始動性能をあまり考慮する必要がなくなりました。

4. ポンプやファンの場合、流体の流量は速度の1乗に正比例し、トルクは速度の2乗に正比例し、電力は速度の3乗に正比例します。速度が低下すると、モーターの消費電力は3乗に減少します。したがって、可変周波数速度制御の省エネ効果は非常に重要です。

5. YVF3 シリーズ VFD ファン モーターは、中国規格 GB755-2008 回転電気機械 - 定格および性能に準拠しており、IEC60034-1:2004 に相当します。





鋳鉄ケース

YVF3 シリーズ VFD ファン モーターの鋳鉄ケースの設計では、放熱機能が考慮されており、モーターの動作によって発生した熱を適切な放熱面または空気冷却流動性チャネルを通じて除去し、モーター巻線が定格温度範囲内で動作するようにしています。





振動センサー

振動センサーは、スプリング、ダンパー、慣性質量ブロックで構成される単一の自由振動システムです。機械振動を、トランスデューサー コンポーネントを通じて簡単に送信、変換、処理、保存できる電気信号に変換します。





端子箱

モーター端子箱は、電源線とモーターコイルを接続するために使用され、主にボックス本体、端子、ネジ、ワッシャー、固定プレートなどの部品で構成されています。





軸

精密シャフトはシャフトの公差に基づいて製造され、一般的に高精度の荷重を伝達するのに適しています。精密シャフトは高品質の材料と高度な加工技術を使用して製造されています。シャフトのサイズと形状の公差管理は比較的厳しく、比較的大きな軸方向およびラジアル方向の荷重に耐えることができます。
