大型産業用AC Cacaモーター
video

大型産業用AC Cacaモーター

大型産業用 AC caca モーター (閉空気回路空冷、つまり IC 611 コード) は産業分野で広く使用されています。空冷電気モーターは、バランスの取れた放熱性能、メンテナンスの必要性の低さ、幅広い環境適応性により、中型から大型の産業機器に好まれる選択肢となっており、特に粉塵が多い、湿度が高い、または水源が限られている状況に適しています。
お問い合わせを送る

説明

技術的なパラメーター

簡単な紹介



CACA コードは、電気モーターの冷却方法の 1 つを意味します。 （密閉空気回路空冷）は、発電機やモーターの冷却に効果的な空対空熱交換器の一種で、TEAAC（完全密閉空対空冷却）としても知られています。



大型の産業用 AC caca モーターは、空対空冷却方式 (外部ファン駆動の周囲空気冷却シェル、内部ファン循環内部空気熱放散) により、効率的で信頼性の高い動作を実現します。



具体的な利点は何ですか?

1. 効率的な放熱と信頼性

二重循環冷却構造（IC 611）により内気と外気を隔離し、内部への塵埃・湿気の侵入を防ぎます。一般の密閉型モータ(IC410など)に比べ放熱効率が良く、連続高負荷運転に適しています。

2. 維持費が安い

外部水冷システムが不要（IC 81W水冷モーターと比較）、パイプラインのメンテナンスと水漏れのリスクを軽減します。

ベアリングとファンは長寿命を実現するように設計されており、メンテナンスサイクルは数万時間に達します。

3. 環境適応性

保護等級IP54/IP55、防塵・防水。

断熱レベル F または H。より高い温度上昇 (最大 125K の H レベルなど) が可能で、高温の作業場や屋外に適しています。

4. 省エネ・経済的

長期的なエネルギー消費を削減する効率的な設計 (IE3/IE4 標準)。

初期投資が他に比べて安い水冷モーター（冷却塔や水ポンプなどの付帯設備を廃止）

5. 柔軟な設置と速度調整

可変周波数ドライブ (独立した冷却ファンが装備されている場合) と互換性があり、可変速度負荷要件 (ファンやポンプの VFD 制御など) に対応します。

6.長寿命設計

完全密閉構造により内部酸化が低減され、ローターのアルミニウムまたは銅のストリップ処理により機械的強度が向上し、高起動停止周波数の用途に適しています。

また、エンドユーザーはモーターを選ぶ際にどのような点に注意すべきでしょうか?



・負荷特性

重負荷の始動には高トルク設計（深溝ローターなど）が必要です。



• 環境温度

40度を超える場合は、使用容量を下げるか、より高い断熱レベル（Hレベルなど）を選択する必要があります。



• 可変周波数アプリケーション

長時間の低速動作時には独立した強制冷却が必要（IC 616など）



詳細なパフォーマンスデータ



1



いいえ。 フレーム ベアリング
1 H315-H450 転がり軸受、グリース潤滑
2 H500-H6302P 転がり軸受、グリース潤滑
3 H500-H6304P~12P すべり軸受、強制給油



特徴的な文字 最初の番号 2 番目の番号
IP 5 5

1番目の数字 簡単な説明
2 Against solid objects>12mm
4 Against solid objects>1mm
5 防塵
6 防塵

2番目の数字 簡単な説明
3 水の噴霧に対して
4 水しぶき対策
5 ウォータージェット対策
6 荒波に対して
足踏みモーター
コードル/コード ll 製品コード pos.12
product-88-64product-64-84product-438-80

A：フットマウント、タームボックスTOP

R:脚取付、タームボックス RHS

L:フットマウント、タームボックス LHS

IM B3 IM V5 IM V6 IM B6 IM B7 IM B8

ＩＭ１００１ ＩＭ１０１１ ＩＭ１０３１ ＩＭ１０５１ ＩＭ１０６１ ＩＭ１０７１





フランジ取付モーター、ラージフランジ
コードル/コード Il 製品コード pos.12
product-88-70product-70-84product-74-84product-350-73 B: フランジ取り付け、大型フランジ

IM B5 IM V1 IM V3 *) *) *)

ＩＭ３００１ ＩＭ３０１１ ＩＭ３０３１ ＩＭ３０５１ ＩＭ３０６１ ＩＭ３０７１





フランジ取付モータ、小フランジ
コードル/コードl 製品コード pos.12
product-86-73product-71-79product-463-85 C:フランジ取付、小フランジ

IM B14 IM V18 IM V19 *) *) *)

IM 3601 IM 3611 IM 3631 IM 3651 IM 3661 IM 3671


脚付きフランジ取付モータ、大型フランジ
コードル/コード ll 製品コード pos.12
product-87-64product-66-83product-437-80

A：フットマウント、タームボックスTOP

R:脚取付、タームボックス RHS

L:フットマウント、タームボックス LHS

IM B35 IM V15 IM V35 *) *) *)

IM 2001 IM 2011 IM 2031 IM 2051 IM 2061 IM 2071


脚付きフランジ取付モータ、小フランジ
コードル/コード ll 製品コード pos.12
product-88-65product-64-85product-437-83 J:フート・フランジ取付・小フランジ

IM B34 IM V17

ＩＭ２１０１ ＩＭ２１１１ ＩＭ２１３１ ＩＭ２１５１ ＩＭ２１６１ ＩＭ２１７１


フットマウントモーター、フリーエクステンション付きシャフト
コードル/コード ll 製品コード pos.12
product-98-66product-63-92product-442-92
ＩＭ１００２ ＩＭ１０１２ ＩＭ１０３２ ＩＭ１０５２ ＩＭ１０６２ ＩＭ１０７２
YKKシリーズ高電圧モーター10KV仕様
モデル 力
kW		 現在
A		 スピード
r/min		 エフ。
%		 P.F.
cos.φ		 イスト テスト Tmax. 重さ
kg
で Tn Tn
YKK355-2 250 18.3 2978 91.8 0.86 7.0 0.6 2.0 2720
YKK3552 280 20.4 2978 92.1 0.86 7.0 0.6 2.0 2770
YKK355-2 315 22.9 2978 92.4 0.86 7.0 0.6 2.0 2820
YKK355-2 355 25.7 2978 92.8 0.86 7.0 0.6 2.0 2870
YKK400-2 400 28.8 2981 93.1 0.86 7.0 0.6 2.0 3410
YKK400-2 450 32.4 2980 93.3 0.86 7.0 0.6 2.0 3540
YKK400-2 500 35.9 2982 93.4 0.86 7.0 0.6 2.0 3600
YKK400-2 560 40.2 2983 93.6 0.86 7.0 0.6 2.0 3730
YKK450-2 630 44.6 2985 93.7 0.87 7.0 0.6 2.0 4700
YKK450-2 710 50.2 2985 93.8 0.87 7.0 0.6 2.0 4800
YKK450-2 800 56.5 2985 94.0 0.87 7.0 0.6 2.0 4930
YKK450-2 900 63.5 2985 94.1 0.87 7.0 0.6 2.0 5060
YKK500-2 1000 70.4 2985 94.2 0.87 7.0 0.6 2.0 5850
YKK500-2 1120 78.7 2985 94.4 0.87 7.0 0.6 2.0 6050
YKK500-2 1250 87.7 2985 94.6 0.87 7.0 0.6 2.0 6250
YKK500-2 1400 98.0 2986 94.8 0.87 7.0 0.6 2.0 6450
YKK560-2 1600 110.6 2988 94.9 0.88 7.0 0.6 2.0 8600
YKK560-2 1800 124.3 2988 95.0 0.88 7.0 0.6 2.0 8800
YKK560-2 2000 137.8 2987 95.2 0.88 7.0 0.6 2.0 9200
YKK560-2 2240 154.0 2987 95.4 0.88 7.0 0.6 2.0 9400
YKK630-2 2500 170.0 2989 95.4 0.89 7.0 0.6 2.0 10300
YKK630-2 2800 190.2 2989 95.5 0.89 7.0 0.6 2.0 10860
YKK630-2 3150 213.7 2989 95.6 0.89 7.0 0.6 2.0 11400
YKK630-2 3550 240.6 2989 95.7 0.89 7.0 0.6 2.0 11790
YKK355-4 250 19.0 1487 91.6 0.83 7.0 0.7 2.0 2550
YKK355-4 280 21.2 1487 91.8 0.83 7.0 0.7 2.0 2600
YKK355-4 315 23.5 1486 92.1 0.84 7.0 0.7 2.0 2750
YKK355-4 355 26.4 1486 92.3 0.84 7.0 0.7 2.0 2850
YKK400-4 400 29.7 1489 92.5 0.84 7.0 0.7 2.0 3230
YKK400-4 450 33.3 1488 92.9 0.84 7.0 0.7 2.0 3310
YKK400-4 500 36.5 1488 93.0 0.85 7.0 0.7 2.0 3500
YKK400-4 560 40.8 1488 93.3 0.85 7.0 0.7 2.0 3570
YKK450-4 630 45.2 1490 93.5 0.86 7.0 0.7 2.0 4140
YKK450-4 710 50.7 1490 94.1 0.86 7.0 0.7 2.0 4220



YKKシリーズ高電圧モーター10KV仕様
モデル 力
kW		 現在
A		 スピード
r/min		 エフ。
%		 P.F.
cos.φ		 イスト テスト Tmax. 重さ
kg
で Tn Tn
YKK500-4 1000 70.2 1490 94.5 0.87 7.0 0.7 2.0 5850
YKK500-4 1120 78.6 1490 94.6 0.87 7.0 0.7 2.0 6020
YKK500-4 1250 87.6 1490 94.7 0.87 7.0 0.7 2.0 6310
YKK500-4 1400 97.8 1490 95.0 0.87 7.0 0.7 2.0 6530
YKK560-4 1600 110.4 1492 95.1 0.88 7.0 0.7 2.0 8260
YKK560-4 1800 124.0 1491 95.2 0.88 7.0 0.7 2.0 8550
YKK560-4 2000 137.5 1491 95.4 0.88 7.0 0.7 2.0 9060
YKK560-4 2240 153.9 1491 95.5 0.88 7.0 0.7 2.0 9330
YKK630-4 2500 171.7 1493 95.5 0.88 7.0 0.7 2.0 11620
YKK630-4 2800 192.2 1493 95.6 0.88 7.0 0.7 2.0 12100
YKK630-4 3150 216.0 1493 95.7 0.88 7.0 0.7 2.0 12800
YKK630-4 3550 243.1 1493 95.8 0.88 7.0 0.7 2.0 13260
YKK355-6 200 16.1 990 91.0 0.79 6.0 0.7 2.0 2600
YKK355-6 220 17.6 990 91.2 0.79 6.0 0.7 2.0 2650
YKK355-6 250 20.0 989 91.4 0.79 6.0 0.7 2.0 2750
YKK355-6 280 22.3 989 91.7 0.79 6.0 0.7 2.0 2800
YKK400-6 315 24.4 990 92.0 0.81 6.0 0.7 2.0 3350
YKK400-6 355 27.4 990 92.2 0.81 6.0 0.7 2.0 3450
YKK400-6 400 30.9 990 92.4 0.81 6.0 0.7 2.0 3550
YKK400-6 450 34.6 990 92.6 0.81 6.0 0.7 2.0 3640
YKK450-6 500 37.9 992 93.0 0.82 6.0 0.7 2.0 4150
YKK450-6 560 42.3 991 93.3 0.82 6.0 0.7 2.0 4300
YKK450-6 630 47.4 991 93.6 0.82 6.0 0.7 2.0 4500
YKK450-6 710 53.3 991 93.8 0.82 6.0 0.7 2.0 4700
YKK500-6 800 58.5 992 94.0 0.84 6.0 0.7 2.0 5600
YKK500-6 900 65.7 992 94.2 0.84 6.0 0.7 2.0 5800
YKK500-6 1000 72.8 992 94.4 0.84 6.0 0.7 2.0 6200
YKK500-6 1120 81.4 992 94.6 0.84 6.0 0.7 2.0 6400
YKK560-6 1250 88.6 993 94.7 0.86 6.0 0.7 2.0 8320
YKK560-6 1400 98.8 993 95.1 0.86 6.0 0.7 2.0 8570
YKK560-6 1600 112.8 993 95.2 0.86 6.0 0.7 2.0 9050
YKK560-6 1800 126.8 993 95.3 0.86 6.0 0.7 2.0 9290
YKK630-6 2000 140.7 994 95.4 0.86 6.0 0.7 2.0 11620
YKK630-6 2240 157.6 994 95.4 0.86 6.0 0.7 2.0 12080



YKKシリーズ高電圧モーター10KV仕様
モデル 力
kW		 現在
A		 スピード
r/min		 エフ。
%		 P.F.
cos.φ		 イスト テスト Tmax. 重さ
kg
で Tn Tn
YKK630-10 1250 95.8 595 94.2 0.80 6.0 0.7 2.0 10870
YKK630-10 1400 107.1 595 94.3 0.80 6.0 0.7 2.0 11840
YKK630-10 1600 122.3 595 94.4 0.80 6.0 0.7 2.0 12510
YKK630-10 1800 137.5 595 94.5 0.80 6.0 0.7 2.0 12925
YKK450-12 250 22.6 494 91.1 0.70 5.5 0.7 1.8 4450
YKK450-12 280 25.3 494 91.3 0.70 5.5 0.7 1.8 4550
YKK450-12 315 28.4 493 91.5 0.70 5.5 0.7 1.8 4700
YKK450-12 355 31.9 493 91.8 0.70 5.5 0.7 1.8 4795
YKK500-12 400 34.9 494 92.0 0.72 5.5 0.7 1.8 5670
YKK500-12 450 39.1 494 92.2 0.72 5.5 0.7 1.8 5850
YKK500-12 500 43.3 494 92.5 0.72 5.5 0.7 1.8 6115
YKK500-12 560 48.3 493 92.9 0.72 5.5 0.7 1.8 6380
YKK560-12 630 52.8 494 93.1 0.74 5.5 0.7 1.8 8275
YKK560-12 710 59.4 494 93.3 0.74 5.5 0.7 1.8 8635
YKK560-12 800 66.5 495 93.8 0.74 5.5 0.7 1.8 9100
YKK560-12 900 74.9 494 93.8 0.74 5.5 0.7 1.8 9340
YKK630-12 1000 83.2 496 93.8 0.74 5.5 0.7 1.8 10860
YKK630-12 1120 91.8 495 93.9 0.75 5.5 0.7 1.8 11845
YKK630-12 1250 102.4 495 94.0 0.75 5.5 0.7 1.8 12490
YKK630-12 1400 114.5 495 94.1 0.75 5.5 0.7 1.8 12910

product-704-377



フレーム 極 取付寸法(mm) 外形寸法(mm)
A B C D E F G H K 交流 広告 HD L
315 2 560 950 280 80 170 22 71 315 28 930 825 1255 1960
4~6 560 950 280 90 170 25 81 315 28 930 825 1255 1990
355 2 630 1000 335 80 170 22 71 355 35 1035 900 1385 2080
4~8 630 1000 335 100 210 28 90 355 35 1035 900 1385 2155
400 2 710 1120 355 90 170 25 81 400 35 1125 940 1560 2210
4~10 710 1120 355 110 210 28 100 400 35 1125 940 1560 2290
450 2 800 1250 315 100 210 28 90 450 35 1215 945 1730 2370
4~12 800 1250 355 130 250 32 119 450 35 1215 945 1730 2450
500 4~12 900 1400 375 140 250 36 128 500 42 1325 1000 1955 2670
560 4 1000 1600 400 160 300 40 147 560 48 1515 1085 2200 2905
6~12 1000 1600 400 180 300 45 165 560 48 1515 1085 2200 2955
630 4~12 1120 1800 450 200 350 45 185 630 48 1665 1300 2500 3280



技術仕様



フレームサイズ

H315~1000

出力範囲(KW)

12500まで

電圧(V)

3300/4800/5500/6000/6600/10000/11000

スピード

3000rpm/1500rpm/1000rpm/750rpm/600rpm/500rpm

ポール

2/4/6/8/10/12

周波数(Hz)

50/60

標準

IEC60034/GB755

囲い

IP54/IP55

冷却

IC611/CACA

勤務義務

S1

取り付け

フット-IMB3/IM1001;垂直-IMV1/IM3011

応用

換気扇、送水ポンプ、コンプレッサー、破砕機、輸送機械などの一般機械設備、その他鉱業、鉄鋼、石油、化学、発電所などの産業用。

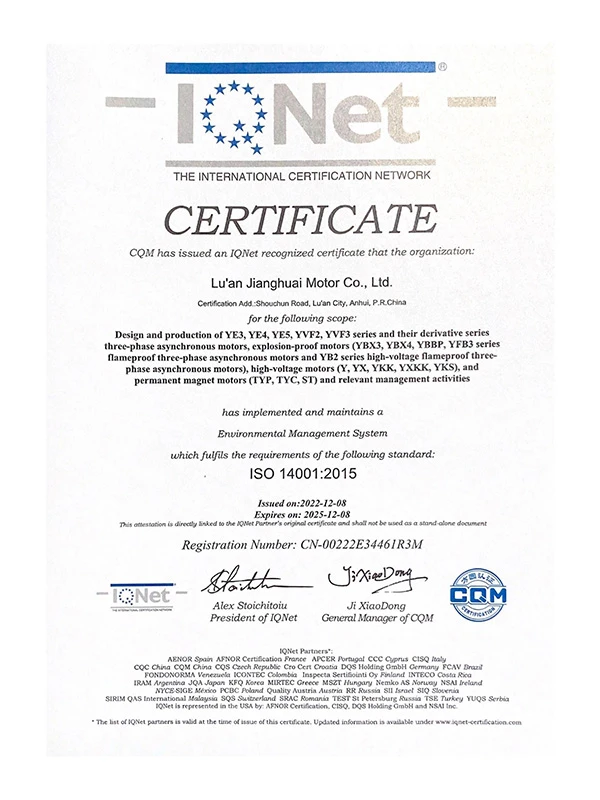

証明書：
